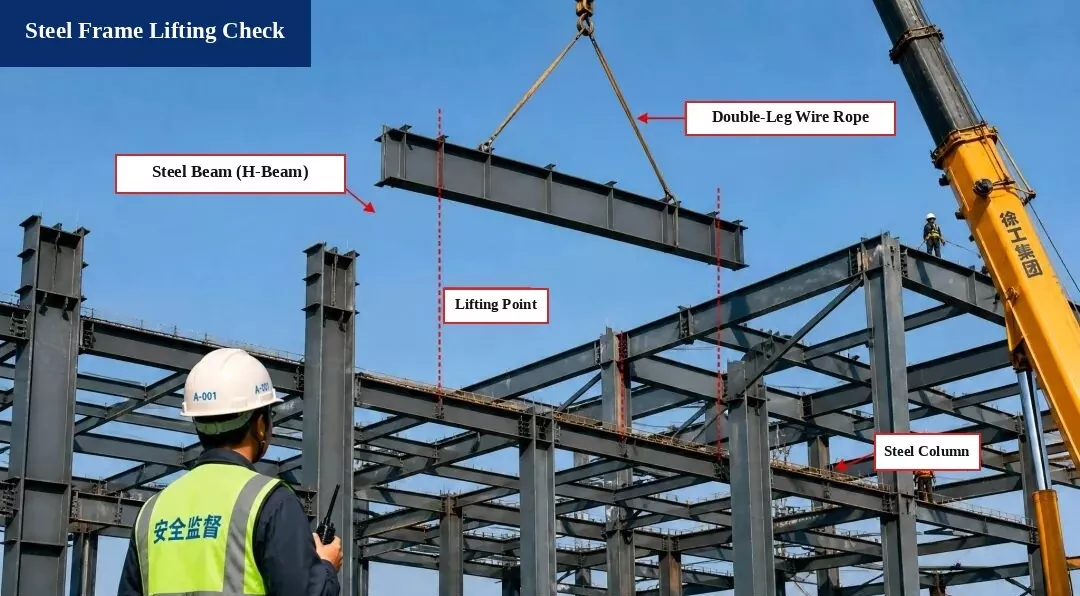

1. Праверка ўздыму сталёвай рамы (разлік пад'ёму)

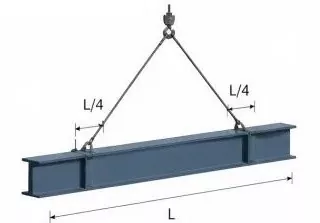

I. Дыяграма ўздыму

Удзельнік:Сталёвая бэлька H500×200×10×16, даўжыня L = 12,0 м

Пункты ўздыму:Усталюйце L/4 з кожнага канца бэлькі

Кут стропы:α ≈ 60°

II. Разлік нагрузкі

1. Уласны вага бэлькі:
G = ρ × V = 78,5 кН/м³ × 0,212 м³/м × 12,0 м = 199,9 кН

2. Каэфіцыент дынамічнай нагрузкі:Вазьміце 1.1

3. Вага стропы:Ігнаруецца (нязначна)

4. Агульная грузападымальнасць:
P = G × 1,1 = 219,9 кН

5. Нацяжэнне стропы (збалансаваная нагрузка):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 кН

III. Праверка бяспекі слінга

1. Тып слінга:Сталёвы трос φ20, нагрузка на разрыў Fb = 360 кН

2. Каэфіцыент бяспекі (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Адпавядае стандартным патрабаванням!

Выснова праверыць:
Аперацыя ўздыму бяспечная і адпавядае патрабаванням кодэкса.

Спасылачныя стандарты

• Кодэкс для будаўніцтва стальных канструкцый (GB 50755-2012)

• Тэхнічны кодэкс па бяспецы ўздыму і пад'ёму ў будаўніцтве (JGJ 276-2012)

Заўвагі па бяспецы:

1. Перад уздымам праверце сталёвую бэльку, тросы і пад'ёмныя прылады, каб пераканацца, што яны бяспечныя і надзейныя.

2. Прызначце спецыяльнага чалавека для кіраўніцтва працэсам пад'ёму. Ніхто не можа стаяць пад паднятай бэлькай.

3. Неадкладна спыніце працу па ўздыме, калі хуткасць ветру дасягне ўзроўню 6 або вышэй.

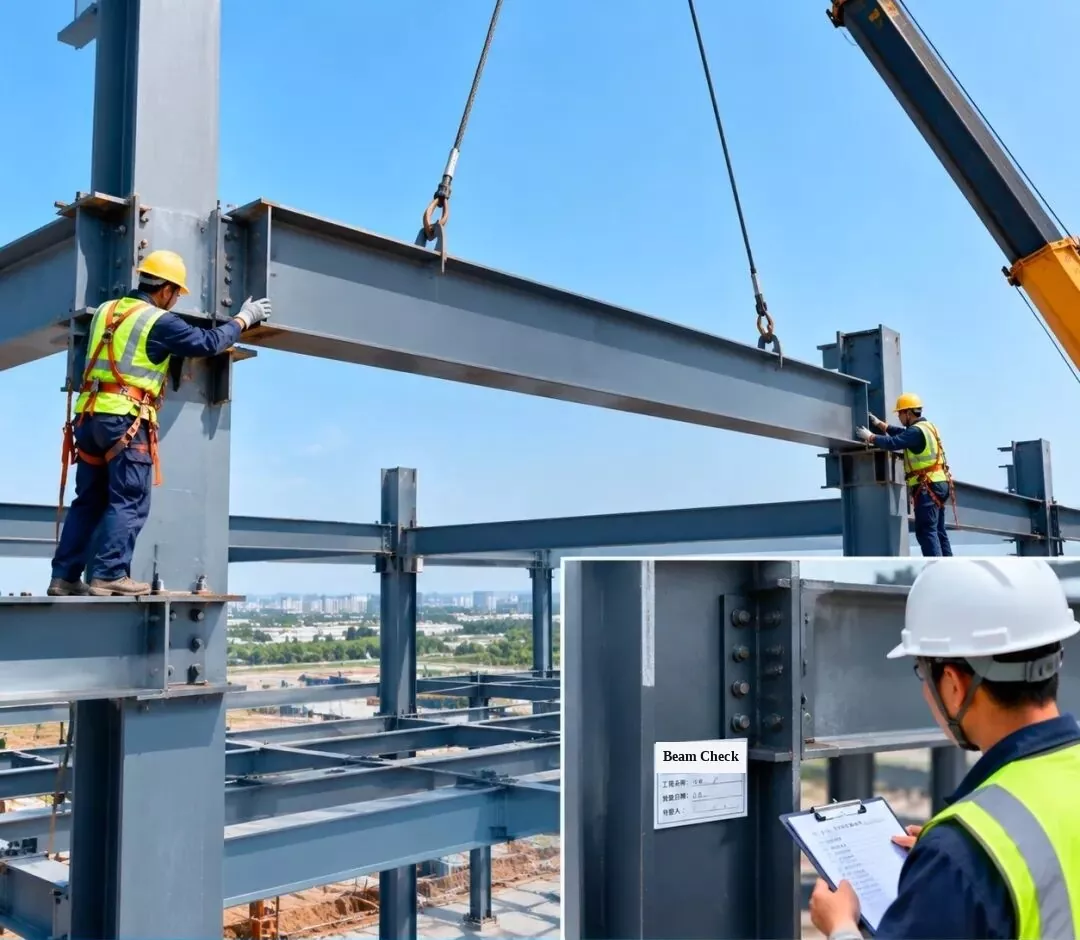

2. Устаноўка і праверка сталёвага каркаса — Устаноўка сталёвай бэлькі

Падніміце сталёвую бэльку ў запланаванае становішча, затым праверце і зацвердзіце злучальныя злучэнні, каб пераканацца, што якасць мантажу адпавядае праектным патрабаванням.

[Устаўлены тэг на калонцы: праверка ўстаноўкі сталёвай бэлькі | Назва праекта: Майстэрня №1 | Дата праверкі | інспектар]

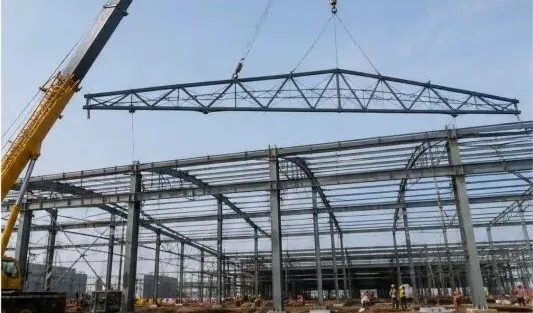

3. Устаноўка і праверка сталёвага каркаса — Устаноўка кроквеннай сталёвай даху

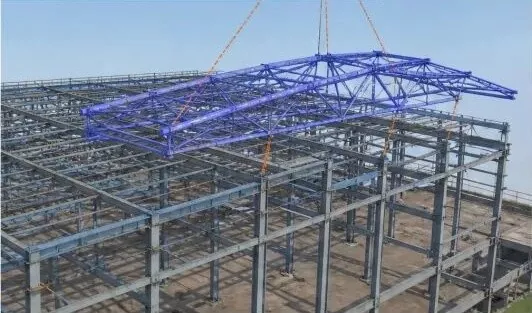

1. 3D мадэляванне BIM:Змадэлюйце мантаж сталёвай фермы даху, каб палепшыць план пад'ёму і парадак мантажу.

2. Пад'ём фермы даху:Выкарыстоўвайце аўтакран, каб падняць ферму і павольна паставіць яе ў патрэбнае месца, захоўваючы раўнавагу.

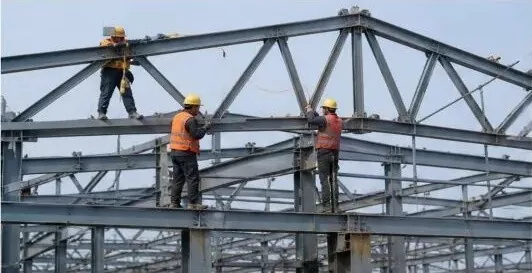

3. Размяшчэнне і часовая фіксацыя:Пасля ўстаноўкі фермы даху часова замацуеце яе і адрэгулюйце яе становішча і вышыню (ўздым).

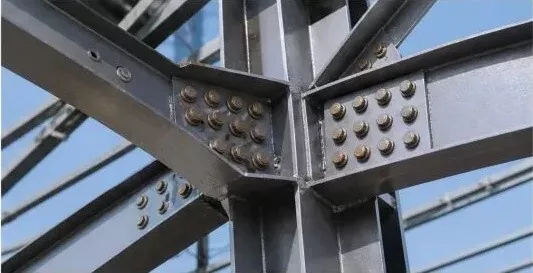

4. Высокатрывалае балтавае злучэнне:Зацягніце высокатрывалыя балты ў адпаведнасці з правіламі праектавання, каб забяспечыць трывалае злучэнне.

5. Праверка ўстаноўкі:Праверце вышыню фермы, пралёт, выгіб (прагін) і вертыкальнае выраўноўванне, каб пераканацца, што яны адпавядаюць коду.

6. Запіс праверкі:Пасля праходжання праверкі запоўніце форму запісу і пераходзіце да наступнага этапу будаўніцтва.

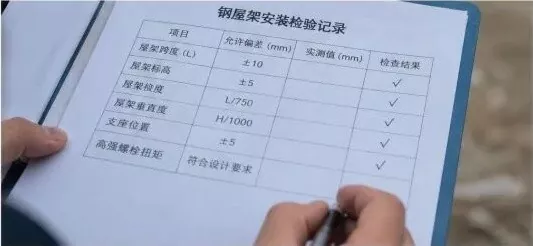

Запіс аб праверцы мантажу сталёвых ферм даху

Пункт агляду	Дапушчальная памылка (мм)	Вымеранае значэнне (мм)	Праверце вынік
Пралёт фермы (L)	±10	—	√ (Праход)
Вышыня фермы (узвышша)	±5	—	√ (Праход)
Выгіб фермы (прагін)	L/750	—	√ (Праход)
Вертыкальнае выраўноўванне фермы	H / 1000	—	√ (Праход)
Пазіцыя падтрымкі	±5	—	√ (Праход)
Высокатрывалы крутоўны момант ніта	Адпавядае патрабаванням дызайну	—	√ (Праход)

Асноўныя кантрольныя кропкі:

Праверце ўсе ўваходныя сталёвыя дэталі на месцы, каб праверыць іх тып, памер і якасць зваркі;
Выкарыстоўвайце бяспечны і практычны план пад'ёму, каб забяспечыць бяспеку ўздыму;
Адрэгулюйце і замацуеце ферму адразу пасля яе размяшчэння;
Зацягніце належным чынам усе высокатрывалыя балты і праверце іх крутоўны момант у адпаведнасці з кодам;
Правядзіце поўную праверку, каб пераканацца, што ўсталяваная канструкцыя адпавядае ўсім патрабаванням праектавання і кода.

4. Устаноўка і праверка сталёвага каркаса — Устаноўка нахільнай сталёвай бэлькі

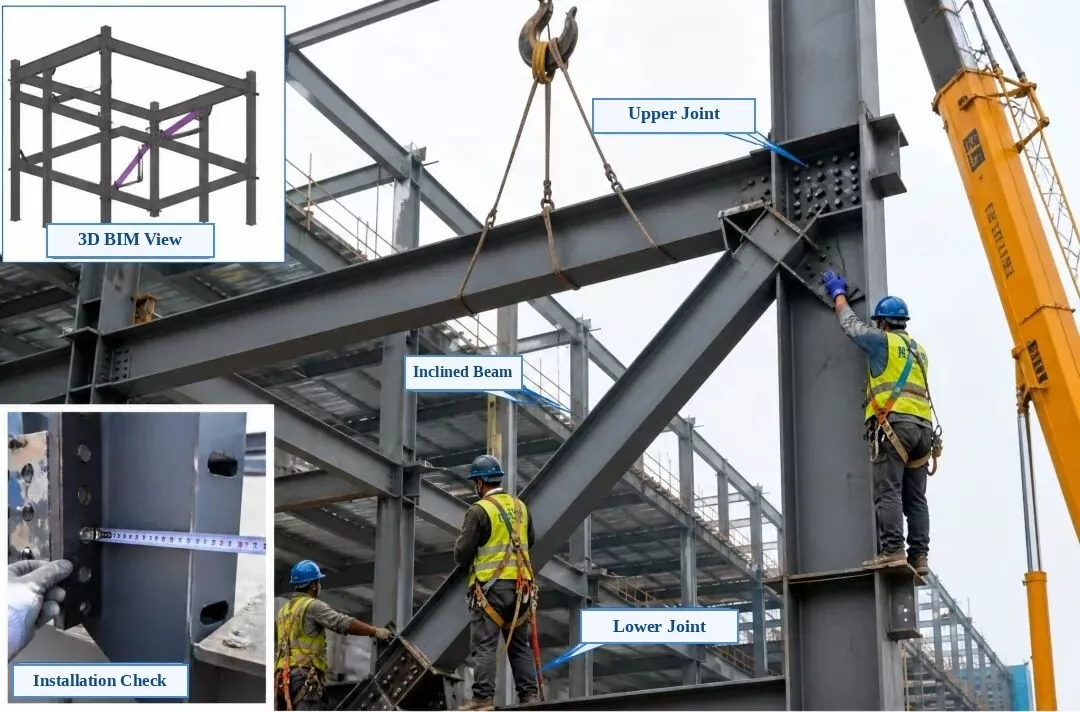

Вынятыя цэтлікі фота:Верхняя левая ўрэзка: 3D BIM | Урэзка злева ўнізе: Праверка ўстаноўкі | Галоўнае фота: верхняе злучэнне, нахіленая сталёвая бэлька (дыяганальная раскос), ніжняе злучэнне

Устаноўка і праверка сталёвага каркаса — Устаноўка нахільнай сталёвай бэлькі

1. Праверка перад устаноўкай:Праверце нумар дэталі, памер, становішча адтулін для нітаў і кірунак злучальнай пласціны. Пераканайцеся, што кантактныя паверхні роўныя, чыстыя і без задзірын або масла.

2. Пад'ём і пазіцыянаванне:Выкарыстоўвайце дзве кропкі ўздыму, каб павольна падняць нахіленую бэльку на месца. Часова зафіксуйце яго і пераканайцеся, што верхні і ніжні злучэнні дакладна супадаюць са сталёвай калонай і бэлькай.

3. Выраўноўванне і карэкціроўка:Адрэгулюйце становішча цэнтральнай лініі, вышыню і вертыкальнае выраўноўванне нахіленай бэлькі ў адпаведнасці з патрабаваннямі праектавання. Завяршыце пастаяннае злучэнне пасля выраўноўвання.

4. Спосаб падлучэння:Злучыце высокатрывалымі нітамі. Зацягніце іх раўнамерна ад цэнтра вонкі да абодвух бакоў, як таго патрабуе канструкцыя, і адзначце кожны балт пасля таго, як канчатковае зацягванне пройдзе праверку.

5. Праверка ўстаноўкі:Праверце становішча цэнтральнай лініі, вышыню, вертыкальнае выраўноўванне, герметычнасць кантакту пласціны і якасць зацягвання нітаў. Усё павінна адпавядаць Кодэксу аб прызнанні якасці будаўніцтва сталёвых канструкцый (GB 50205).

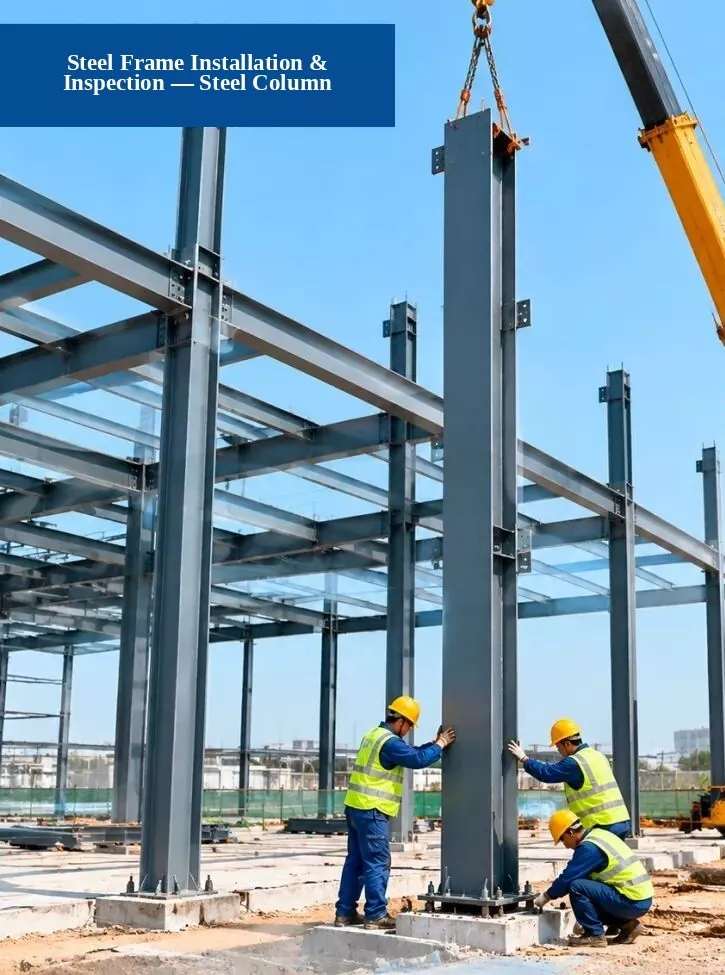

5. Устаноўка і праверка сталёвага каркаса — Устаноўка сталёвай калоны

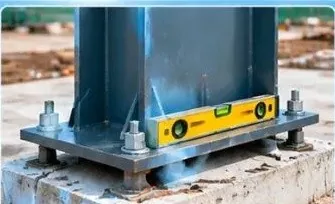

1. Праверка падмурка:Праверце, ці адпавядаюць канструктыўным патрабаванням размяшчэнне анкерных нітаў, вышыня і памеры падмурка.

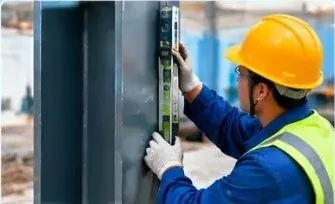

2. Праверка вертыкальнага выраўноўвання:Выкарыстоўвайце тахеометр, лазерны адвес або ўзровень, каб праверыць, наколькі прама (вертыкальна) стаіць сталёвая калона.

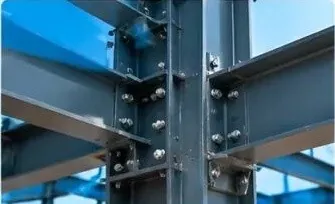

3. Праверка якасці злучэння:Праверце, ці адпавядаюць патрабаванням стандарту высокатрывалыя балты, зварныя швы і злучальныя пласціны.

Працэс будаўніцтва:1. Падрыхтоўчыя работы → 2. Пад'ём і ўстаноўка сталёвай калоны → 3. Устаноўка і абарона → 4. Праверка і прыёмка

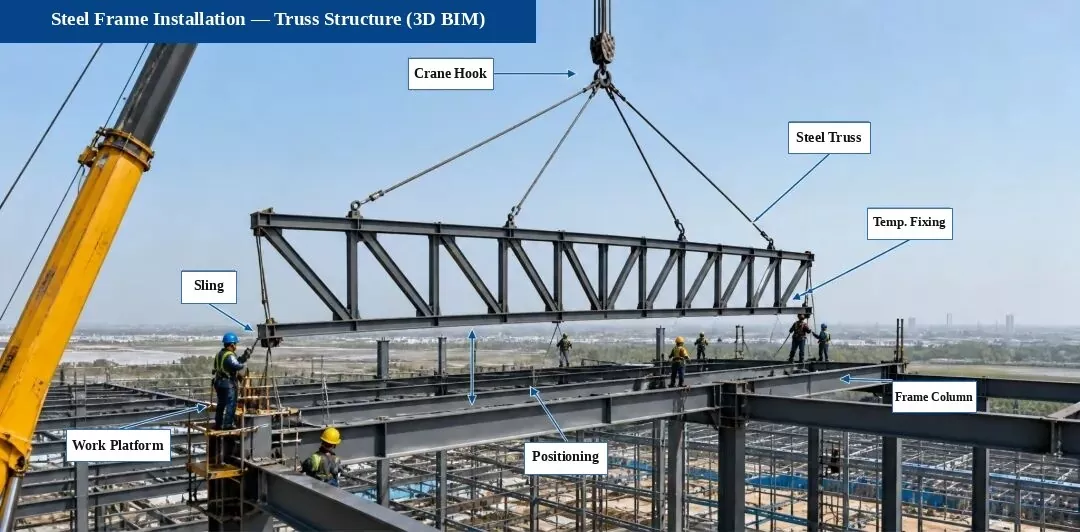

6. Устаноўка сталёвага каркаса — Устаноўка кроквеннай канструкцыі (3D-схема BIM)

Працэс усталявання:Абследаванне і разметка → Праверка падтрымкі → Пад'ём і месца → Часовая фіксацыя → Выраўноўванне і рэгуляванне → Высокатрывалае балтавае злучэнне → Зварка (пры неабходнасці)

Асноўныя моманты ўстаноўкі:

Перш чым падымаць, яшчэ раз праверце цэнтральную лінію апоры, вышыню і становішча ўбудаваных частак;
Прымацуйце ветравыя накіроўвалыя вяроўкі (слогі) падчас пад'ёму, каб ферма была стабільнай;
Адрэгулюйце і часова замацуеце ферму адразу пасля размяшчэння, каб прадухіліць згінанне або скажэнне;
Высокатрывалыя балтавыя злучэнні павінны адпавядаць правілам канструкцыі і кода і зацягвацца з патрабаваным крутоўным момантам;
Якасць зварнога шва павінна адпавядаць правілам Кодэкса аб якасці канструкцыі сталёвых канструкцый (GB 50205).

Асноўныя пункты агляду (фатаграфіі сайта):

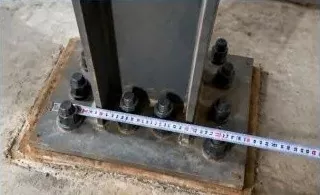

1. Падтрымка і сумесная праверка

Праверце становішча і вышыню апорных нітаў, акладных пласцін і ўбудаваных дэталяў, каб пераканацца, што яны адпавядаюць патрабаванням канструкцыі.

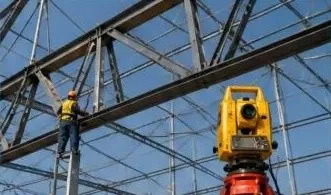

2. Праверка выраўноўвання фермы

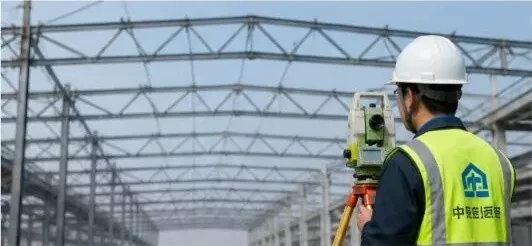

Выкарыстоўвайце тахеометр, каб вымераць цэнтральную лінію, вышыню і выгіб фермы, а таксама зрабіць рэгуляванне выраўноўвання.

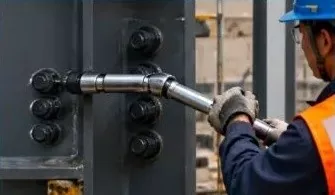

3. Высокатрывалы болт Праверка

Праверце колькасць, памер і момант кручэння высокатрывалых нітаў і паўторна праверце іх у адпаведнасці з патрабаваннямі кодэкса.

Заўвага:Кроквенная канструкцыя ў гэтым праекце папярэдне збіраецца на заводзе і падымаецца па секцыях на месцы, каб забяспечыць дакладны мантаж, якасць і бяспеку.

7. Устаноўка і праверка сталёвага каркаса і прафіляванага металічнага ліста даху

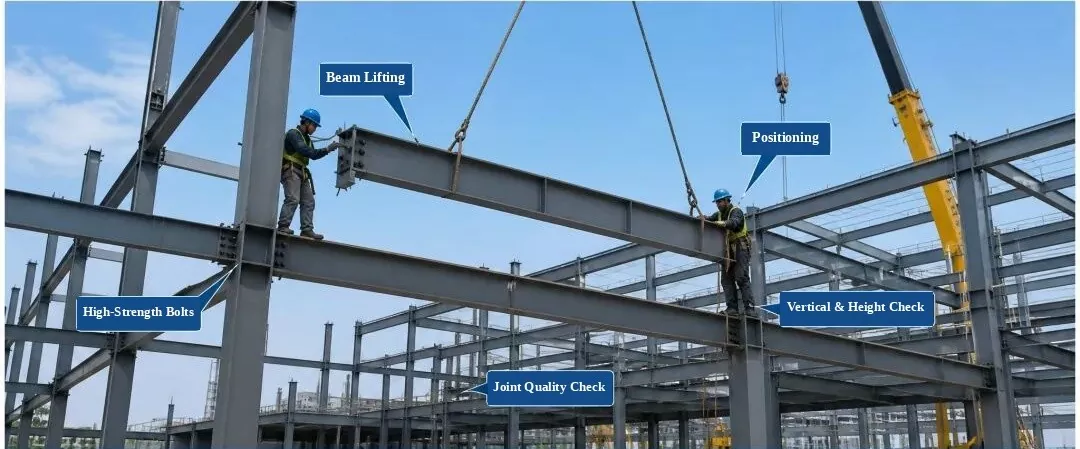

Устаноўка і праверка сталёвага каркаса

(Этыкеткі: пад'ём бэлькі, пазіцыянаванне, высокатрывалыя балты, праверка вертыкалі і вышыні, праверка якасці злучэння)

1. Праверка ўваходных частак:Праверце якасць матэрыялу, памер, стан паверхні і роўнасць. Ўсталёўваць толькі пасля праходжання тэхагляду.

2. Кантроль працэсу:Кантралюйце размяшчэнне дэталяў, вышыню, вертыкальнае выраўноўванне і зацягванне нітаў падчас мантажу.

3. Прадметы праверкі:Становішча цэнтральнай лініі, вышыня, вертыкальнае выраўноўванне, роўнасць паверхні і якасць нітавага злучэння.

4. Стандарт якасці:Павінен адпавядаць Кодэксу аб прызнанні якасці будаўніцтва сталёвых канструкцый (GB 50205-2020).

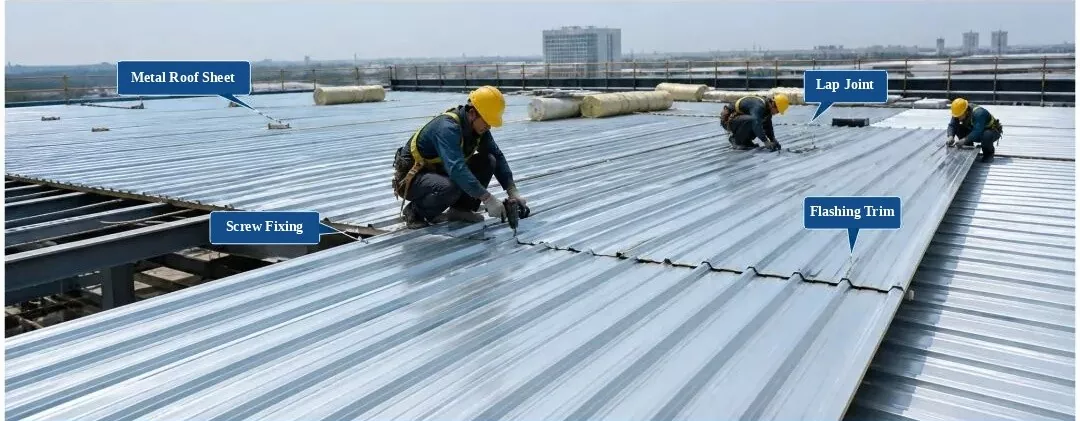

Мантаж і праверка профнасціл

(Этыкеткі: металічны ліст для даху, злучэнне ўнахлест, мацаванне для самарэзаў, ашалёўка)

1. Праверка матэрыялу:Праверце профіль панэлі, таўшчыню, пакрыццё і колер. Выкарыстоўваць толькі пасля праходжання тэхагляду.

2. Правілы ўстаноўкі:Правільна ўкладвайце панэлі внахлест і трывала іх замацоўвайце. Захоўвайце адлегласць паміж шрубамі ў стандартных межах, без адсутнасці або няправільнага размяшчэння шруб.

3. Прадметы праверкі:Роўнасць даху, шырыня нахлеста, адлегласць паміж кропкамі мацавання і дэталі гідраізаляцыі.

4. Стандарт якасці:Павінен адпавядаць Тэхнічнаму кодэксу металічных дахаў (GB 50345-2012).

8. Устаноўка і праверка сталёвага каркаса — усталяванне сталёвых лесвіц і поручняў

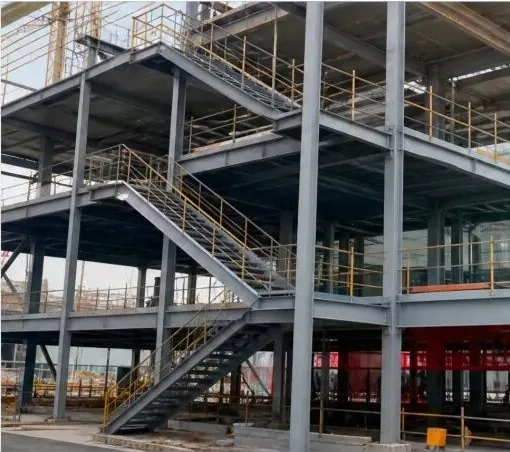

1. Завершаныя сталёвыя лесвіцы і поручні (фота сайта)

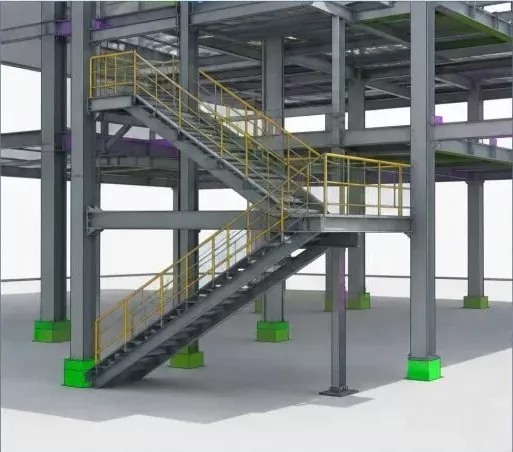

2. 3D BIM-мадэль (сталёвыя лесвіцы і поручні)

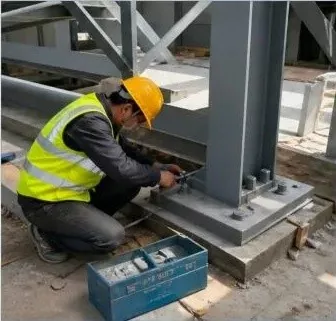

3. Устаноўка стальной лесвіцы (работы на пляцоўцы)

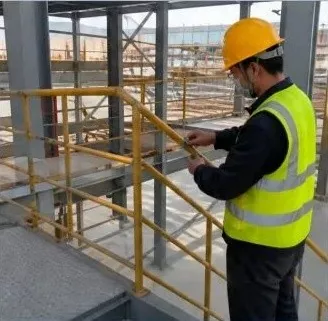

4. Устаноўка поручняў (работы на пляцоўцы)

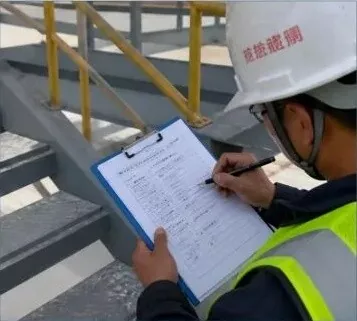

5. Праверка якасці ўстаноўкі (Праверка на месцы)

Інструкцыі:

Перш чым усталёўваць сталёвыя лесвіцы і поручні, яшчэ раз праверце памеры, вышыню і цэнтральныя лініі кампанентаў;
Пры выкарыстанні балтавых злучэнняў праверце памер балта, колькасць і крутоўны момант, каб забяспечыць трывалае злучэнне;
Усталяваныя поручні павінны быць цвёрдымі і прамымі, з поўнымі і гладкімі зварнымі швамі, якія адпавядаюць патрабаванням канструкцыі і кодэкса;
Правядзіце праверку якасці пасля ўстаноўкі і запоўніце пратакол праверкі, каб пераканацца ў якасці праекта.

Стандарты працэсу будаўніцтва сталёвых канструкцый (сталёвых каркасаў)

Сталёвая канструкцыяэсшырока выкарыстоўваюцца на сучасным будаўнічым рынку для пабудовы каркасаў будынкаў, і ў будучыні яны стануць асноўным выбарам для асноўных будаўнічых канструкцый. Сталёвыя канструкцыі маюць мноства падкатэгорый, тыпаў структур і тыпаў кампанентаў. Па канструктыўнай сістэме яны падзяляюцца на чатыры асноўных тыпу: партальныя рамы, прасторавыя сеткі, кроквенныя і каркасныя канструкцыі.
