Якія ёсць спосабы прымусіць паветра цыркуляваць? Як выбраць сістэмы вентыляцыі для металаканструкцыйных цэхаў

Уметалаканструкцыйныя будынкі цэхаў, выбар сістэм вентыляцыі мае вялікае значэнне. Вялікая колькасць адпрацаванага цяпла, вадзяной пары і шкодных газаў утвараецца пры працы абсталявання ўнутры цэхаў, што пагаршае працоўнае асяроддзе, бяспеку работнікаў і эфектыўнасць вытворчасці. У гэтым выпуску мы азнаёмімся з тым, як рэалізаваць эфектыўную цыркуляцыю паветра і як выбраць правільную сістэму вентыляцыі.

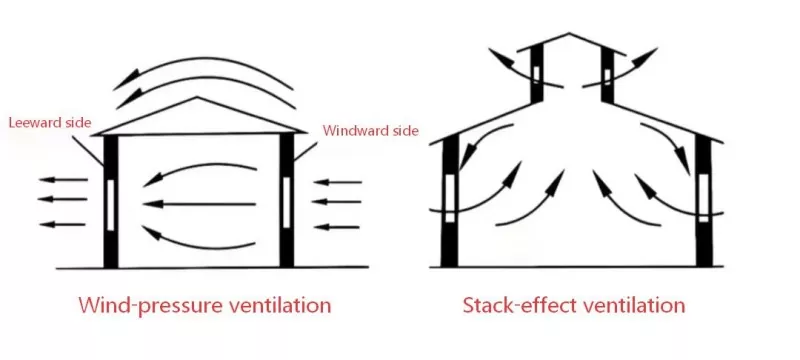

Для цэхаў са сталёвымі канструкцыямі вентыляцыйныя рашэнні дзеляцца на дзве катэгорыі: натуральная вентыляцыя і механічная вентыляцыя. Натуральная вентыляцыя ўцягвае свежае паветра праз паветразаборнікі нізкага ўзроўню з дапамогай эфекту стэка або забяспечвае гарызантальны паток паветра праз эфект ціску ветру. Ён не патрабуе электраэнергіі і шырока ўжываецца. Яго асноўныя формы ўключаюць вентыляцыйны маніторны дах (вентыляцыйнае мансарднае акно), сферычныя вентылятары (ветравыя вентылятары на даху) і бакавыя вентыляцыйныя вокны.

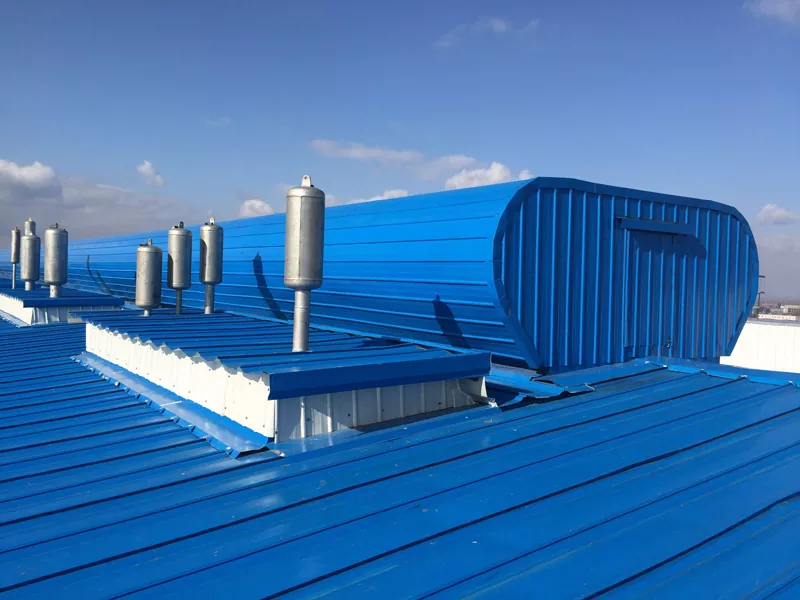

Вентыляцыйныя мансардныя дахі (вентыляцыйныя мансардныя вокны)

Вентыляцыйныя мансардныя дахі (вентыляцыйныя мансардныя вокны) з'яўляюцца найбольш часта выкарыстоўваным абсталяваннем для вентыляцыі даху ў буйных цэхах па металаканструкцыях. У асноўным яны складаюцца з сталёвых канструкцый, прафіляваных каляровых сталёвых лістоў / панэляў дзённага асвятлення FRP і ўсталёўваюцца на каньках або схілах даху. Рэалізуючы паветраабмен з дапамогай эфекту стэка і ціску ветру, яны адрозніваюцца простай канструкцыяй, адсутнасцю спажывання энергіі, даступнай функцыяй дзённага асвятлення і доўгім тэрмінам службы. У той жа час вентыляцыйныя маніторныя дахі ў асноўным дзеляцца на абцякальныя (выгнутыя) і тонкія. Першае падыходзіць для цэхаў з вялікім пралётам з высокай тэмпературай і высокай вільготнасцю, а другое прымяняецца да сцэнарыяў з абмежаваннямі па вышыні будынка або нізкай апорнай здольнасцю даху. Мансардныя вокны таксама можна падзяліць на адкрытыя і зачыняюцца. Адкрыты тып адрозніваецца бесперашкодным праходам і вялікім аб'ёмам вентыляцыі, але дрэнна абараняе ад дажджу. Тып працоўнага закрыцця абсталяваны электрычнымі засланкамі для рэгулявання магутнасці вентыляцыі, прыдатны для цеплаізаляцыйных зон у халодных рэгіёнах зімой.

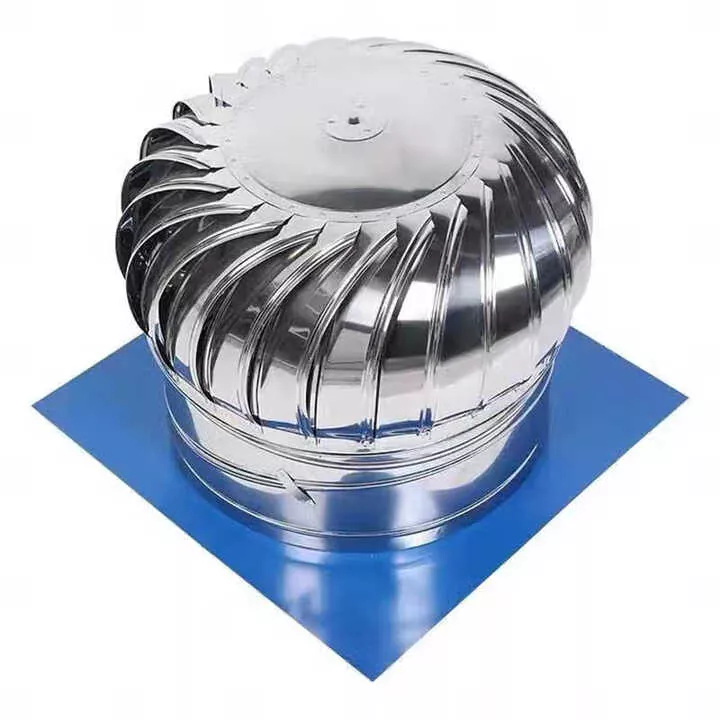

Сферычны вентылятар (вентылятар на даху з ветравым прывадам)

Сферычныя вентылятары (дахавыя ветравыя вентылятары) - распаўсюджаныя малагабарытныя дахавыя вентыляцыйныя прылады. У асноўным яны складаюцца з галовак турбін з нержавеючай сталі, секцый труб з рэгуляваным вуглом і воданепранікальных апорных пліт з абмежаванай эфектыўнасцю вентыляцыі.

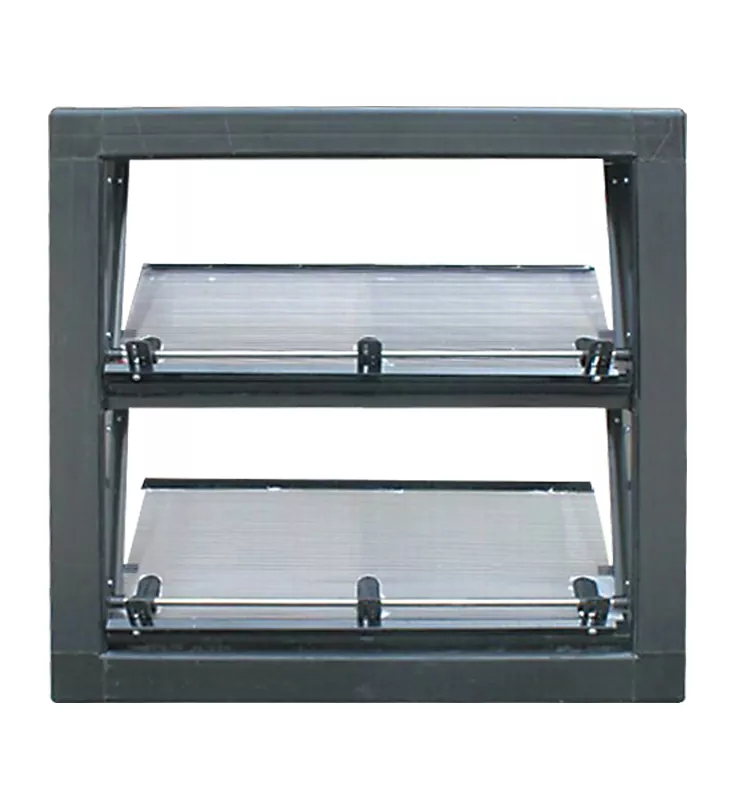

Вентыляцыйнае акно з бакавой сцяной

Бакавыя вентыляцыйныя вокны ўяўляюць сабой вентыляцыйныя адтуліны, устаноўленыя на сталёвых калонах. Над вокнамі ўстаноўлены кансольныя бэлькі і ашалёўкі для абароны ад дажджу і дрэнажу. Яны адрозніваюцца асноўнымі перавагамі высокай гнуткасці, даступнай функцыяй дзённага асвятлення і вялікім аб'ёмам паветраабмену. Канструкцыя вышыні паветразаборнікаў мае вырашальнае значэнне, і для розных сезонаў варта ўлічваць розную вышыню.

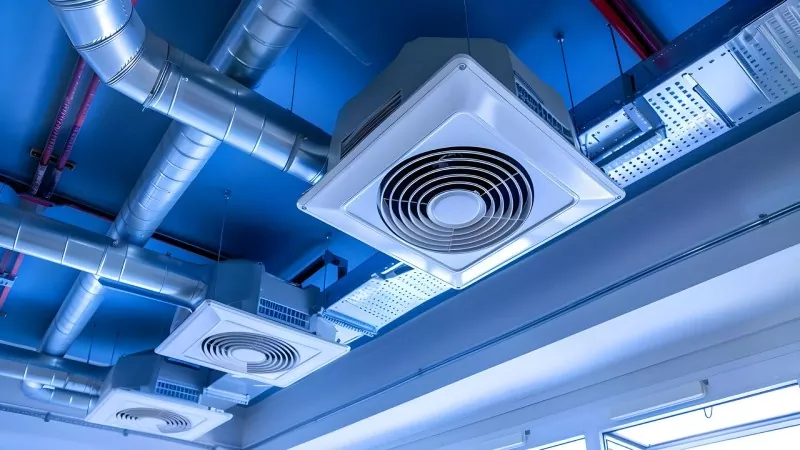

Механічная вентыляцыя - гэта прымусовы паветраабмен, які кіруецца механічным абсталяваннем, якое можа быць усталявана ў любым месцы для актыўнага выцяжкі і падачы паветра. Механічнае вентыляцыйнае абсталяванне звычайна выкарыстоўваецца, калі натуральнай вентыляцыі недастаткова, у асноўным у тым ліку выпарныя паветраахаладжальнікі, прамысловыя потолочные вентылятары вялікага дыяметра, вентылятары адмоўнага ціску, цэнтрабежныя вентылятары і вентылятары з восевым патокам.

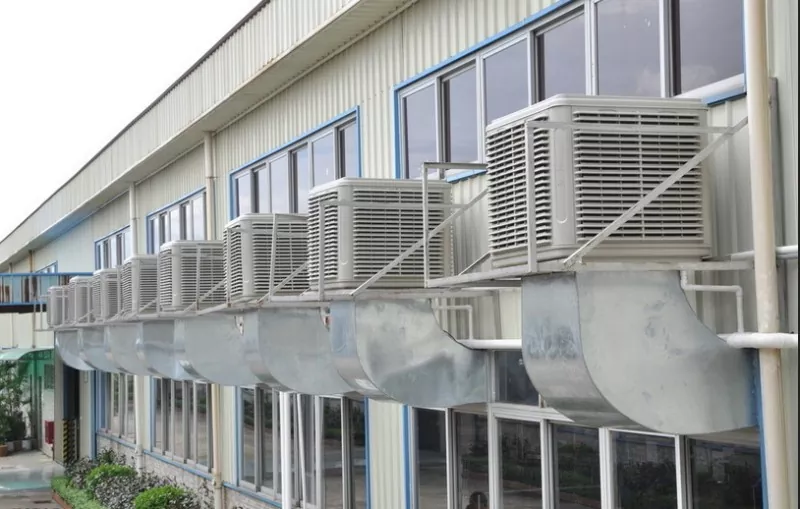

Выпарны паветраахаладжальнік

Выпарныя паветраахаладжальнікі рэалізуюць астуджэнне за кошт выкарыстання прынцыпу паглынання цяпла выпарэння вады і падыходзяць для агульнага астуджэння цэхаў вялікай плошчы.

Прамысловы потолочный вентылятар вялікага дыяметра

Прамысловыя потолочные вентылятары вялікага дыяметра змешваюць гарачае і халоднае паветра паміж верхнім і ніжнім пластамі з дапамогай вялізных лопасцяў вентылятара, памяншаючы розніцу тэмператур, каб вырашыць праблему тэмпературнага расслаення ў цэхах са стальнымі канструкцыямі.

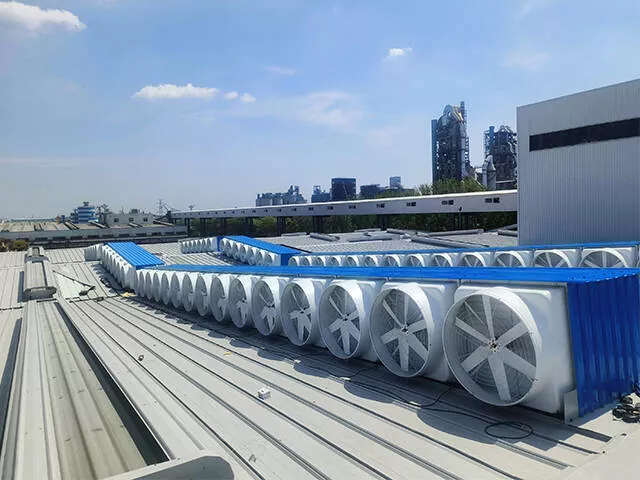

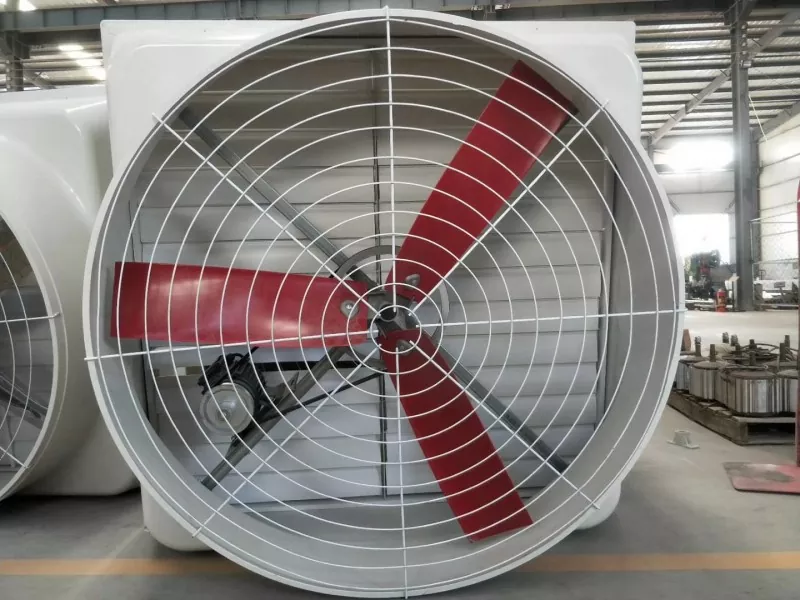

Вентылятар адмоўнага ціску

Вентылятары адмоўнага ціску - гэта прылады, устаноўленыя з аднаго боку цэхаў. Яны прымушаюць адпрацаванае паветра ствараць у памяшканні зону адмоўнага ціску, што забяспечвае натуральны прыток вонкавага паветра. Іх асноўныя перавагі ўключаюць дбайны паветраабмен, нізкія першапачатковыя ўкладанні і нізкае эксплуатацыйнае спажыванне энергіі.

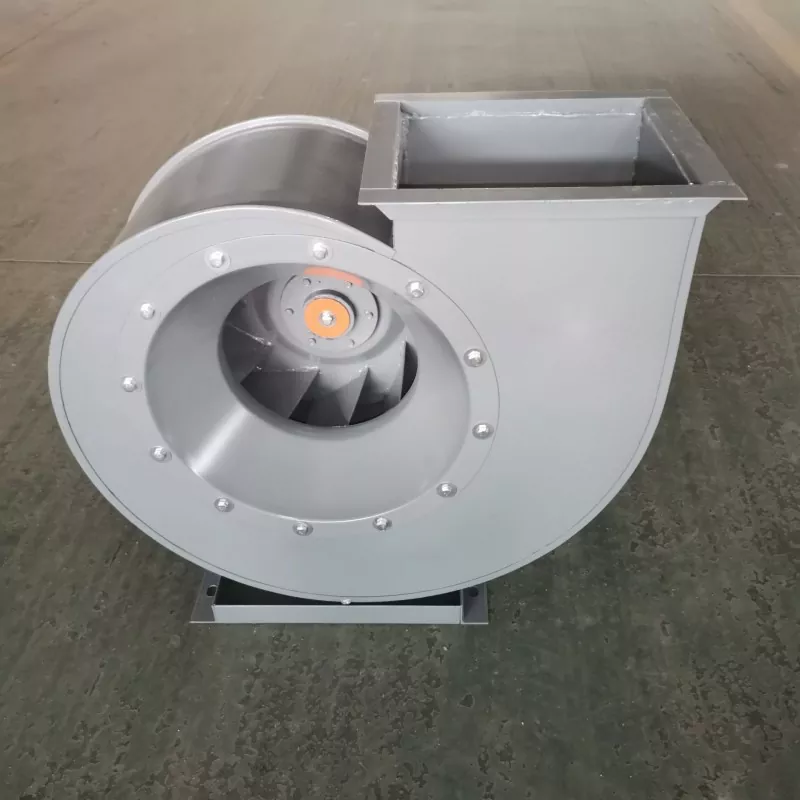

Цэнтрабежны вентылятар

Цэнтрабежныя вентылятары выконваюць працу над газам з дапамогай высокахуткасных верціцца крыльчатак і значна павялічваюць ціск газу за кошт цэнтрабежнай сілы для паветраабмену. Яны падыходзяць для сістэм вентыляцыі, якія дастаўляюць газ на вялікія адлегласці ў прызначаныя месцы.

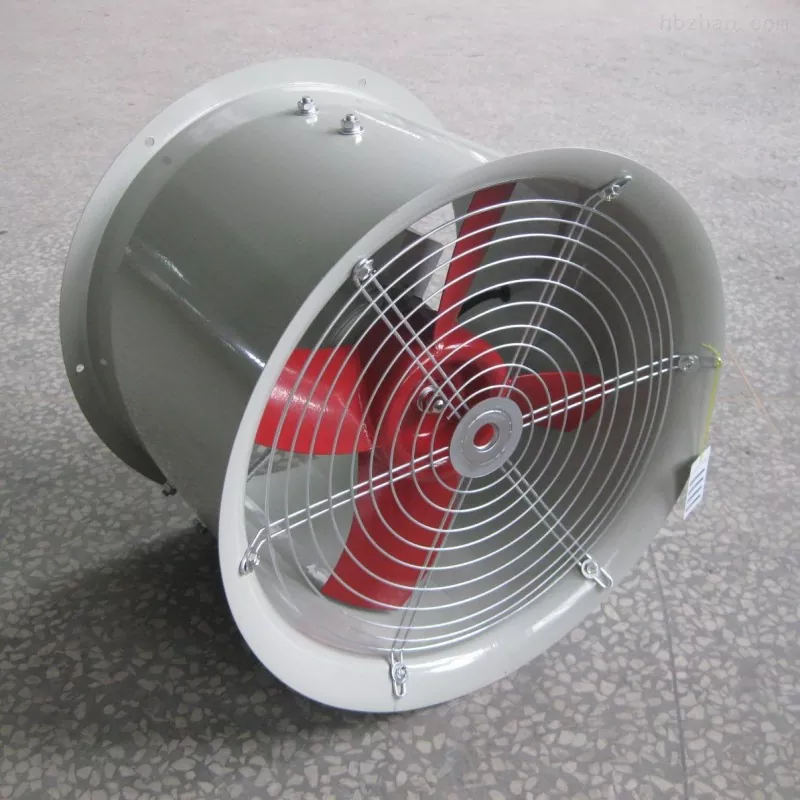

Вентылятар з восевым патокам

Вентылятары з восевым патокам - гэта механічнае абсталяванне, у якім газ паступае і выцякае ў восевым кірунку. Іх асноўныя перавагі - вялікі аб'ём паветра, нізкі ціск, простая структура і гнуткая ўстаноўка.

Выбар сістэм вентыляцыі для металаканструкцыйных цэхаў не вызначаны. У практычных праектах звычайна прымаецца камбінаванае рашэнне натуральнай вентыляцыі ў якасці асноўнай меры, дапоўненай механічнай вентыляцыяй, якая можа задаволіць патрабаванні да вентыляцыі пры эфектыўным кантролі эксплуатацыйнага спажывання энергіі.
