Разуменне кампанентаў сталёвых канструкцый: класіфікацыя нясучых і ўстойлівых элементаў

У цэлым сталёвыя канструкцыйныя кампаненты можна падзяліць на чатыры асноўныя катэгорыі па структурным складзе: асноўныя апорныя элементы, мацавання і ўстойлівыя элементы, другасныя і прымацаваныя кампаненты, а таксама злучэнні і канструкцыйныя фітынгі. Гэтая сесія ў асноўным ахоплівае першыя дзве катэгорыі.

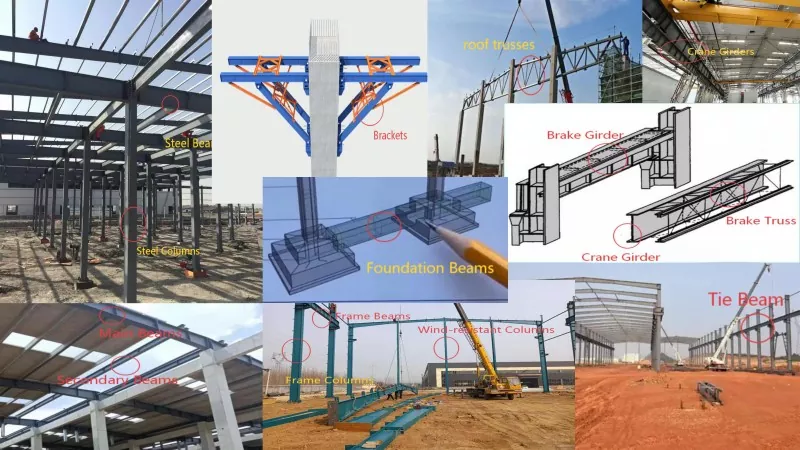

Да асноўных апорных элементаў адносяцца сталёвыя калоны, сталёвыя бэлькі, фермы, кранштэйны, кроквенныя фермы, падкранавыя бэлькі, тармазныя бэлькі, тармазныя фермы, ветраўстойлівыя калоны, каркасныя бэлькі, каркасныя калоны, другасныя бэлькі, галоўныя бэлькі, сцяжныя бэлькі і падмуркавыя бэлькі. Ферма таксама складаецца з верхніх акордаў, ніжніх акордаў і сетак. Як асноўны шкілет стсталёвая канструкцыйная сістэма, асноўныя апорныя элементы нясуць асноўныя нагрузкі канструкцыі і перадаюць іх на падмурак. Ад іх якасці вырабу і дакладнасці ўзвядзення наўпрост залежыць бяспека і ўстойлівасць ўсёй канструкцыі.

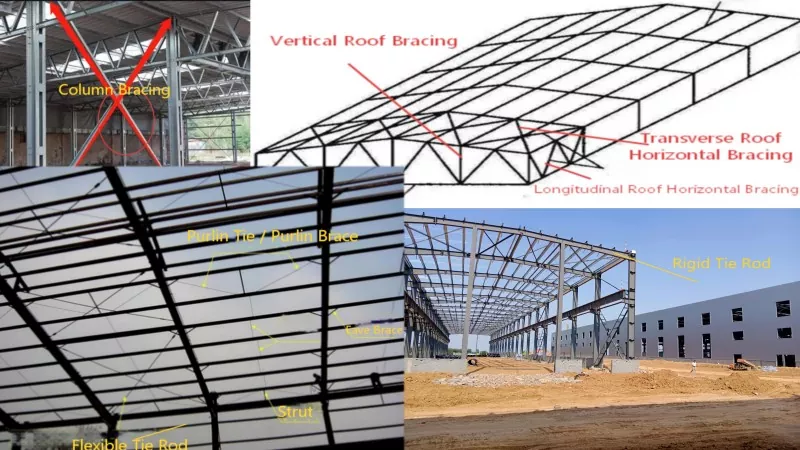

Элементы мацавання і ўстойлівасці складаюцца з мацаванняў калоны, гарызантальных мацаванняў даху, вертыкальных мацаванняў даху, падоўжных гарызантальных мацаванняў, папярочных гарызантальных мацаванняў, карнізных мацаванняў, цвёрдых цяг, гнуткіх цяг, сцяжак прагонаў і распорак. Элементы мацавання і ўстойлівасці непасрэдна не нясуць сур'ёзных вертыкальных нагрузак, але яны функцыянуюць, каб гарантаваць агульную ўстойлівасць канструкцыі, перадаваць гарызантальныя нагрузкі, памяншаць эфектыўную даўжыню элементаў канструкцыі і прадухіляць няўстойлівасць канструкцыі.

На гэтай сесіі прадстаўлены асноўныя апорныя элементы і элементы мацавання і ўстойлівасці. На наступнай сесіі працягнецца падрабязная распрацоўка дадатковых і прымацаваных кампанентаў (уключаючы прагоны, каркасы сцен, рамы манітораў, лесвічныя платформы, парэнчы і г.д.), а таксама злучэнняў і канструктыўных элементаў (уключаючы ластоўкі, рэбры калянасці, балты, зрэзныя шпількі, убудаваныя дэталі і г.д.). Сачыце за навінамі.
