Поўнае кіраўніцтва па кампанентах сталёвых канструкцый: другасныя элементы і дэталі злучэння

У папярэднім выпуску былі праілюстраваны дэталі і чарцяжы размяшчэння асноўных нясучых элементаў і элементаў мацавання і ўстойлівасці сяродсталёвыя канструкцыйныякампаненты. Гэты сеанс працягваецца ўвядзеннем другасных і прымацаваных кампанентаў, а таксама злучэнняў і структурных фітынгаў. Ніжэй прыведзены апісанні тыповых пазіцый планіроўкі і поўныя спісы кожнага кампанента ў сталёвых будынках.

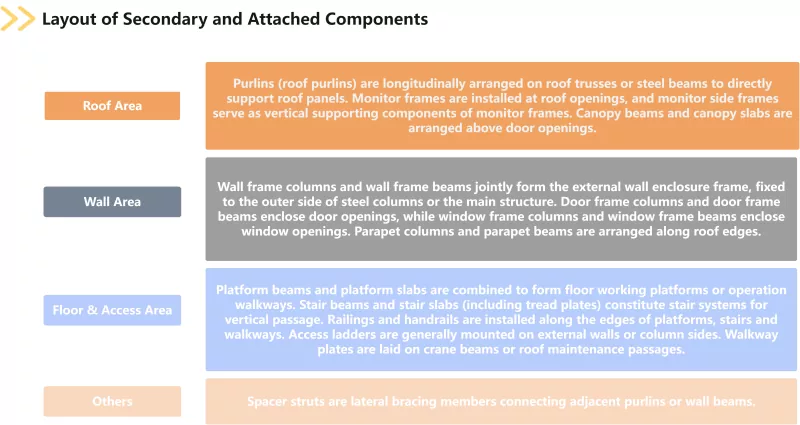

Да другасных і прыбудаваных кампанентаў адносяцца прагоны, калоны насценных каркасаў, бэлькі насценных каркасаў, рамы манітораў, бакавыя рамы манітораў, бэлькі лесвіц, лесвічныя пліты, бэлькі платформы, пліты платформы, парэнчы, поручні, лесвіцы, дарожныя пліты і распоркі, калоны дзвярной рамы, бэлькі дзвярной рамы, калоны аконнай рамы, бэлькі аконнай рамы, бэлькі навеса, пліты навеса, парапетныя калоны і парапеты бэлькі. Прагоны падпадзяляюцца на прагоны даху і сцяны, у той час як лесвічныя пліты пакрываюць праступей. Выконваючы такія функцыі будынка, як агароджа, праход, дзённае асвятленне і вентыляцыя, другасныя і прыбудаваныя кампаненты перадаюць на асноўную канструкцыю ветравыя, снегавыя і іншыя нагрузкі. Яны з'яўляюцца незаменнымі часткамі, якія забяспечваюць цэласнасць і службовыя функцыі сталёвых будынкаў.

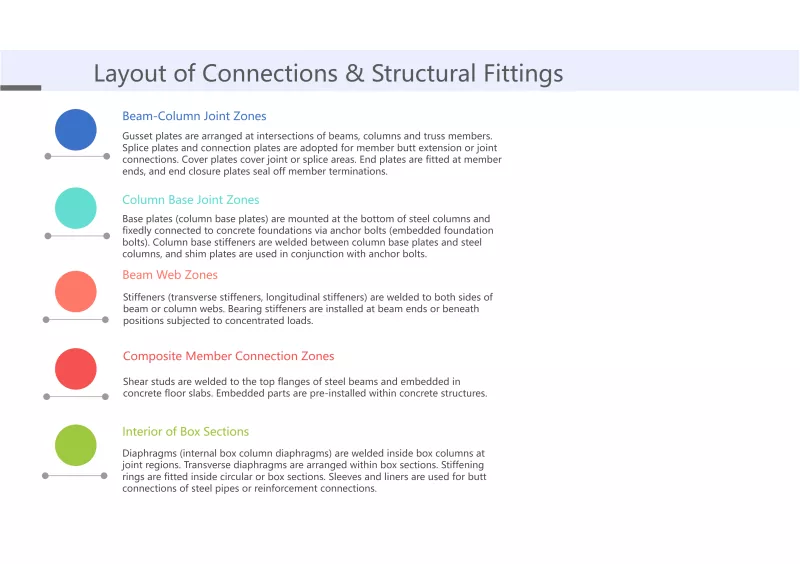

Злучэнні і канструкцыйныя фітынгі складаюцца з кантавых пласцін, рэбраў калянасці, апорных рэбраў калянасці, апорных пласцін, злучальных пласцін, пласцін для злучэнняў, накладак, кантавых пласцін, кантавых пласцін, апорных пласцін, рэбраў калянасці асновы калоны, анкерных нітаў калоны, высокатрывалых нітаў, звычайных нітаў, зрэзных шпілек, убудаваных дэталяў, гільзаў, укладышаў, умацаванняў кольцы, дыяфрагмы і папярочныя дыяфрагмы. Рэбры калянасці падзяляюцца на папярочныя і падоўжныя; апорныя пліты ўключаюць у сябе апорныя пліты калоны; анкерныя балты для калон таксама вядомыя як балты для ўбудаваных падмуркаў; зрэзныя шпількі таксама называюць шпількавымі злучальнікамі; дыяфрагмы пакрываюць ўнутраныя дыяфрагмы для каробкавых калон. Як жыццёва важная катэгорыя стсталёвая канструкцыякампаненты, злучэнні і канструкцыйныя фітынгі непасрэдна вызначаюць, ці могуць усе апорныя элементы эфектыўна працаваць каардынавана і ці з'яўляецца шлях перадачы нагрузкі бесперапынным і надзейным.

Да гэтага часу чатыры асноўныя катэгорыі сталёвых канструкцыйных кампанентаў, класіфікаваных па структурным складзе, усе былі адсартаваныя. Усе вышэйпералічаныя кампаненты намаляваны на будаўнічых чарцяжах сталёвых будынкаў, уключаны ў аналіз сілы ў справаздачах па разліках канструкцый і пастаянна захоўваюцца ў завершаных канструкцыях. Спалучэнне кампанентаў вар'іруецца ў залежнасці ад тыпу праекта. Правільнае разуменне функцыянальнага пазіцыянавання і логікі кампаноўкі кожнага тыпу кампанентаў з'яўляецца неабходнай умовай для складання дакладных колькасных рахункаў і разумнага вызначэння комплексных коштаў за адзінку, а таксама асновай для забеспячэння таго, каб праектныя задумы сталёвых канструкцый маглі быць ператвораны ў бяспечныя і надзейныя фізічныя будынкі.
