8 складаных тэхнічных пытанняў пра праектаванне сталёвых канструкцый і аналіз адмоваў

У папярэднім томе мы растлумачылі сем фундаментальных паняццяў, уключаючы каэфіцыент стройнасці, эфект дыяфрагмы, затрымку зруху і мяжа прагіну, засяродзіўшы ўвагу на такіх асноўных тэмах, як устойлівасць элементаў, перадача нагрузкі і класіфікацыя кампанентаў.

Як другі том гэтага прафессталёвая канструкцыяСерыя пытанняў і адказаў, гэты артыкул працягвае папярэдні змест і паглыбляецца ў спецыялізаваныя тэмы, якія ахопліваюць метадалогіі праектавання, уласцівасці матэрыялаў і механізмы адмовы, у тым ліку пластыкавы дызайн, выкарыстанне трываласці пасля прагіну, аналіз другога парадку, эфект Баўшынгера і далікатнае разбурэнне.

Q1. Што з'яўляецца фундаментальным прынцыпам метаду пластычнага дызайну?

Метад пластычнага праектавання ўжываецца для статычна нявызначаных сталёвых канструкцый. Калі напружанне ў загадзя прызначаных зонах элементаў канструкцыі дасягае мяжы цякучасці сталі, утвараюцца пластыкавыя шарніры, якія забяспечваюць пераразмеркаванне ўнутраных сіл усёй канструкцыі. Строгі кантроль павінен ажыццяўляцца на працягу ўсяго разліку, каб пазбегнуць утварэння зменнага механізму або празмернай структурнай дэфармацыі.

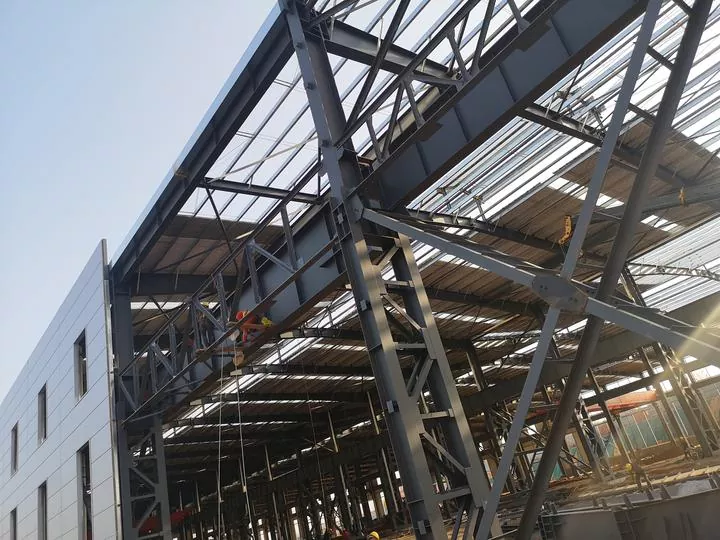

Q2. Функцыянальныя адрозненні паміж кутнімі і дыяганальнымі дужкамі

Вуглавыя раскосы служаць апорамі па-за плоскасцю для забеспячэння глабальнай устойлівасці сталёвых бэлек; дыяганальныя расцяжкі прынятыя для кантролю агульнай бакавой дэфармацыі канструкцыі.

Q3. Вызначэнне плоскасці максімальнай калянасці

Плоскасць, дзе папярочны перасек круціцца вакол сваёй вялікай восі, вызначаецца як плоскасць максімальнай калянасці. Большасць сталёвых секцый маюць дзве цэнтрычныя галоўныя восі: вялікую вось з большым момантам інэрцыі і малую вось з меншым момантам інэрцыі.

Q4. Паняцце трываласці пасля прагіну

Калі ў палатне гнуткага элемента адбываецца лакальнае прагінанне, кампанент не страціць усю сваю грузападымальнасць імгненна, і пэўныя рэшткавыя характарыстыкі падшыпніка ўсё яшчэ могуць быць захаваны. Тэорыя праектавання, якая цалкам выкарыстоўвае такую ​​рэшткавую ёмістасць, вядомая як метад праектавання, заснаваны на трываласці палатна пасля выгібу.

Q5. Тлумачэнне моманту другога парадку і эластапластычнага аналізу другога парадку

Звычайны лінейны аналіз ігнаруе дадатковы выгінаючы момант, выкліканы дэфармацыяй канструкцыі. Наадварот, аналіз другога парадку (геаметрычны нелінейны аналіз) улічвае дадатковы выгінальны момант, які ствараецца дэфармацыяй канструкцыі пад нагрузкамі, дзе ўзаемасувязь паміж нагрузкай і дэфармацыяй мае нелінейныя характарыстыкі. На гэтай аснове пругкапластычны аналіз другога парадку дадаткова ўключае нелінейныя пругкапластычныя паводзіны сталі пасля пластычнасці для глабальнага структурнага разліку.

Q6. Што такое эфект Баўшынгера?

Пасля таго як сталь падвяргаецца нагрузцы на расцяжэнне для атрымання пластычнай дэфармацыі і затым разгружаецца, яе мяжа цякучасці зніжаецца пры наступнай зваротнай нагрузцы, і пасля разгрузкі застаецца незваротная пастаянная пластычная дэфармацыя. Гэта ўласцівасць матэрыялу называецца эфектам Баўшынгера.

Q7. Механізм адукацыі пласціністага разрыву

Рэшткавае напружанне ўзнікае ў выніку ўсаджвання зварных швоў пры астыванні пасля зваркі. Тонкія або неабмежаваныя сталёвыя пласціны могуць свабодна пашырацца і сціскацца, здымаючы ўнутранае напружанне. Тым не менш, тоўстыя пласціны або панэлі з большай жорсткасцю стрымліваюцца суседнімі кампанентамі і не могуць свабодна сціскацца, ствараючы велізарнае напружанне расцяжэння перпендыкулярна паверхні пласціны. Лакальнае напружанне ў вельмі абмежаваных месцах можа ў некалькі разоў перавышаць мяжу цякучасці сталі, што ў канчатковым выніку прыводзіць да разрыву пласціны ўздоўж яе таўшчыні, што вызначаецца як пласціністы разрыў.

Q8. Які тып разбурэння - далікатнае разбурэнне?

Крохкі пералом адносіцца да раптоўнага разбурэння структуры без відавочных папярэднікаў. Фактычнае напружанне ў папярочным перасеку пры разбурэнні значна ніжэй, чым мяжа цякучасці і трываласць на разрыў сталі. Гэты рэжым разбурэння ўзнікае з-за бесперапыннага распаўсюджвання дробных унутраных дэфектаў у сталі і няўстойлівага хуткага пашырэння расколін. Як толькі расколіны дасягаюць крытычнага памеру, яны будуць пашырацца з надзвычай высокай хуткасцю, без папярэджання аб пластычнай дэфармацыі перад выхадам з ладу, што прыводзіць да надзвычай высокай рызыкі.

Заключнае слова

Агляд двух тамоў: першы том прысвечаны стабільнасці членаў, а другі - метадам праектавання і механізмам адмовы. У спалучэнні яны ў асноўным ахопліваюць асноўныя праблемы ўсталёвая канструкцыямашынабудаванне: як забяспечыць стабільнасць элементаў, як правесці структурны разлік і як разбураюцца матэрыялы. Гэтыя тры ўзаемазвязаныя аспекты ўтвараюць аснову ведаў аб праектаванні сталёвых канструкцый.

Спадзяемся, што гэтыя два тамы дапамогуць чытачам стварыць выразную канцэптуальную сістэму, якая дазволіць ім дакладна вызначыць характар ​​інжынерных праблем і хутка вызначыць адпаведныя аналітычныя падыходы пры сутыкненні з практычнымі праблемамі. Чытачы могуць мець зносіны і абмяркоўваць іншыя заблытаныя тэхнічныя канцэпцыі, якія сустракаюцца ў штодзённай працы.
