Сталёвая каркасная сістэма: чаму вышынныя будынкі стаяць трывала?

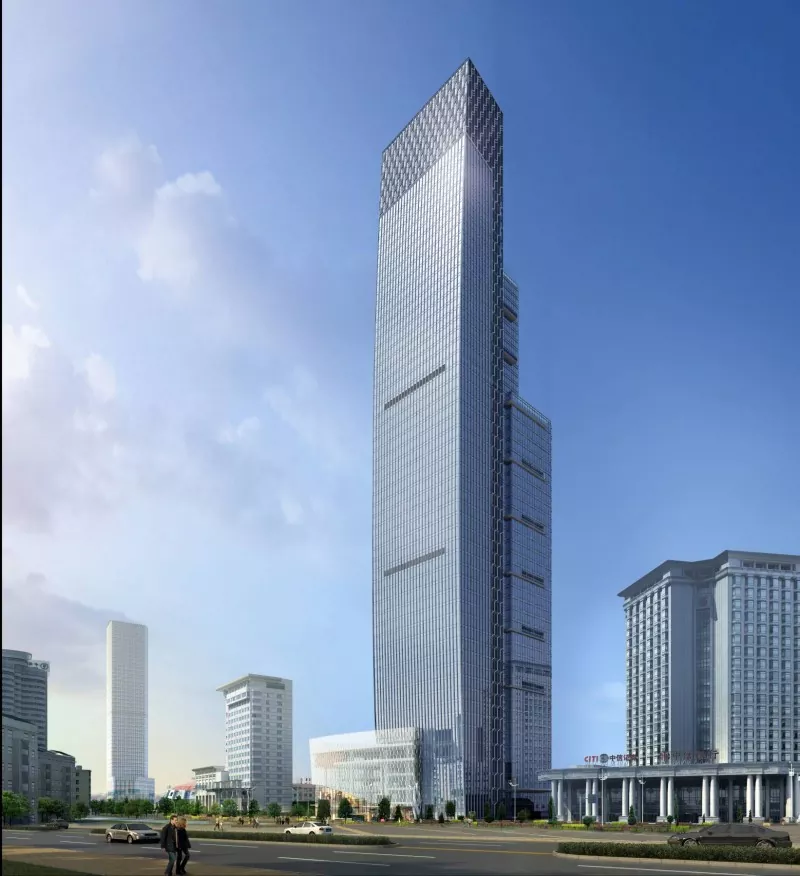

Абумоўленае дэфіцытам сучасных зямельных рэсурсаў і ціскам росту насельніцтва вертыкальнае будаўніцтва стала непазбежнай тэндэнцыяй у сучаснай архітэктуры. Сучасныя хмарачосы ўзлятаюць высока ў неба і ўзвышаюцца. Што трымае іх адносна стабільнымі супраць моцнага ціску ветру ў трапасферы і дазваляе ім бяспечна супрацьстаяць землятрусам? Каб адказаць на гэтае пытанне, давайце больш падрабязна разгледзім клямарсталёвая каркасная сістэма.

Традыцыйныя чыстыя каркасныя канструкцыі адрозніваюцца гнуткай планіроўкай падлогі і высокім выкарыстаннем прасторы. Аднак калі вышыня будынка перавысіць пэўную мяжу, выявіцца іх недахоп - недастатковая бакавая калянасць канструкцыі. Ёсць два асноўных спосабу вырашэння гэтай праблемы: павелічэнне папярочнага перасеку бэлек і калон або ўстаноўка падпорных сістэм. Першае прывядзе да рэзкага росту спажывання сталі, а другое можа пахваліцца найвышэйшай эканамічнай эфектыўнасцю. Такім чынам, аптымальным выбарам для шматпавярховых будынкаў з'яўляюцца каркасныя каркасныя сістэмы.

Фундаментальная логіка сістэмы сталёвага каркаса з падкосамі заключаецца ў рацыянальным размяшчэнні элементаў раскосаў для фарміравання сумеснага апорнага механізму: сталёвы каркас нясе вертыкальныя нагрузкі, а раскосы супраціўляюцца гарызантальным сілам. У офісным будынку ў Сямэні выкарыстоўваецца сталёвая каркасна-канцэнтрычная канструкцыйная сістэма. У падставы будынка ўсталяваны нясучыя раскосы, якія ўтрымліваюць выгнутасць (BRB), што цалкам выкарыстоўвае перавагі пластычнасці сталёвых канструкцый і значна паляпшае сейсмічныя характарыстыкі канструкцыі.

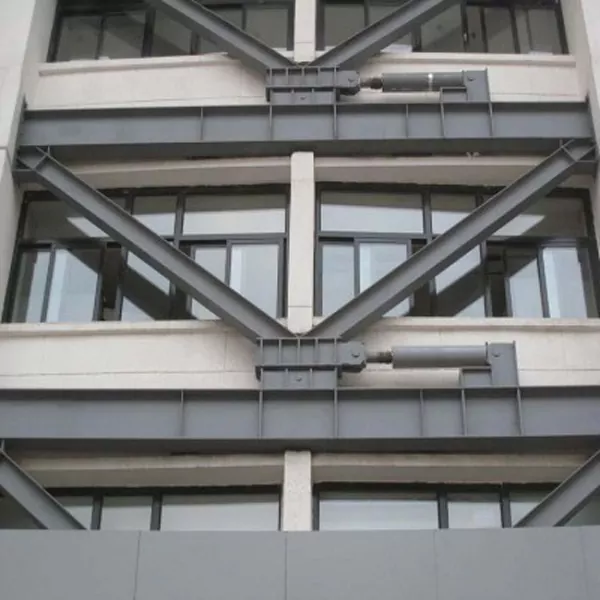

Існуе тры асноўныя асноўныя тыпы дужаксталёвыя каркасныя сістэмы. Канцэнтрычна раскосная рама (CBF) - гэта самая класічная канфігурацыя раскосаў, асноўнай характарыстыкай якой з'яўляецца тое, што цэнтральныя восі раскосаў перасякаюцца ў цэнтры злучэнняў бэлек і калон. Ён валодае высокай калянасцю і можа эфектыўна кантраляваць гарызантальнае зрушэнне. Адрозненне рамы з эксцэнтрычнымі раскосамі (EBF) ад CBF заключаецца ў зрушэнні яе восяў раскосаў, што дазваляе спалучаць высокую калянасць канцэнтрычных раскосаў і перавагі пластычнасці чыстых рам. Рассейваючыя энергію каркасныя рамы абапіраюцца на прылады рассейвання энергіі і амартызацыю, каб сфармаваць ідэальную сістэму супраціву бакавой сіле.

У практычным машынабудаванні пераважным рашэннем і мадэрнізаваным варыянтам рам з канцэнтрычнымі раскосамі з'яўляецца раскос з абмежаваннем выпінання (BRB). Гэта ліквідуе праблему пашкоджання традыцыйных канцэнтрычных дужак пры сціску і згіне. Складаючыся з асноўнай сталёвай пласціны, вонкавай абмежавальнай трубкі і несклеенага напаўняльніка, BRB паддаюцца пад нагрузкай без прагіну, каб рассейваць энергію, дасягаючы аднолькавай апорнай здольнасці на расцяжэнне і сціск, а таксама высокай гістэрэзіснай характарыстыкі.

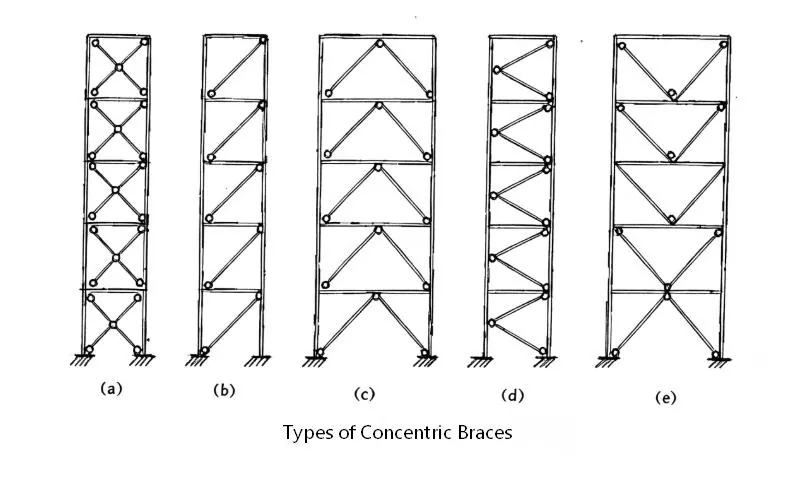

Акрамя таго, CBF у асноўным уключае дыяганальныя раскосы, шаўронныя раскосы (перавернутыя V-раскосы), V-раскосы, X-раскосы (крыжаваныя раскосы) і K-раскосы. EBF у асноўным складаецца з мацаванняў D-тыпу (варотнага тыпу), K-тыпу, V-тыпу і Y-тыпу.

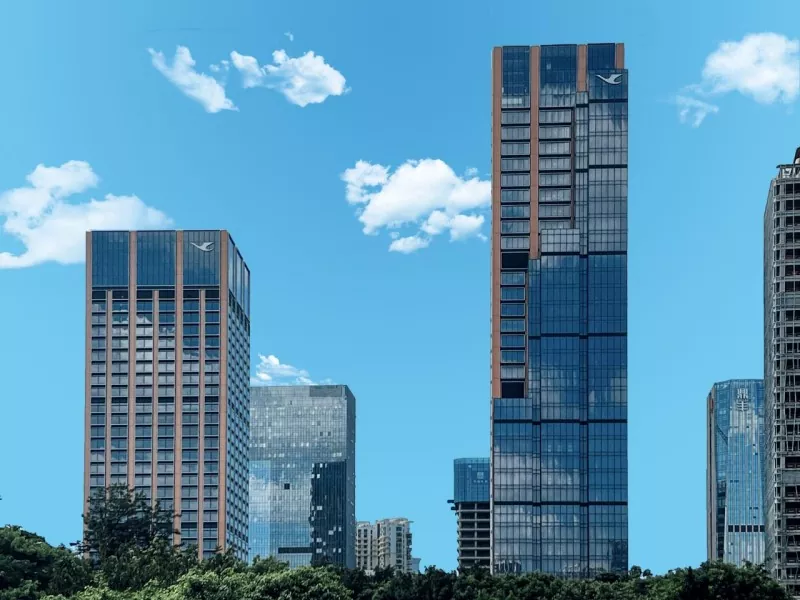

Спецыфічная форма дужкісталёвыя каркасныя сістэмывыбіраюцца ў залежнасці ад патрабаванняў да сейсмічнай трываласці і вышыні будынка. Наогул кажучы, традыцыйныя канцэнтрычныя брекеты адрозніваюцца нізкім коштам і высокай калянасцю, эксцэнтрычныя брекеты забяспечваюць добрую пластычнасць і моцную здольнасць рассейваць энергію, а брекеты са стрымліваннем прагіну забяспечваюць найвышэйшыя сейсмічныя характарыстыкі. Сталёвыя каркасныя сістэмы дазваляюць вышынным і звышвышынным будынкам супрацьстаяць моцным вятрам і землятрусам, а таксама забяспечваюць надзейныя структурныя рашэнні для вертыкальнай гарадской забудовы. Маючы 21-гадовы вопыт, EHSS з'яўляецца прафесійным вытворцам, які спецыялізуецца на вырабе і мантажы сталёвых канструкцый. Сачыце за навінамі EHSS, каб атрымаць больш прафесійную тэхнічную інфармацыю аб сталёвых канструкцыях.
